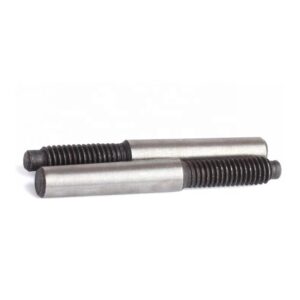

Штифт конический с резьбовой цапфой ГОСТ 9465-79 – это специализированный крепежный элемент, который объединяет в себе надежность фиксации конусного соединения с удобством демонтажа, обеспечиваемым резьбой. Настоящий государственный стандарт Союза ССР, введенный взамен ГОСТ 9465-61, распространяется на незакаленные штифты классов точности A и B. Ключевая конструктивная особенность данного изделия – наличие на узком конце конуса резьбовой части (цапфы) с метрической резьбой.
Эта деталь предназначена для упрощения процесса извлечения штифта из сквозных отверстий. Если для демонтажа обычного конического штифта требуется выбивание, что может повредить детали или сам крепеж, то в данном случае процесс значительно облегчается. На резьбовую цапфу накручивается гайка, которая, упираясь в подкладную шайбу или непосредственно в поверхность детали, плавно и без ударов "вытягивает" штифт из соединения. При этом сохраняются все преимущества конусного соединения: конусность 1:50 обеспечивает плотную посадку, самоторможение и точную фиксацию деталей относительно друг друга, предотвращая их смещение.
Область применения: от машиностроения до точных механизмов
Штифты с резьбовой цапфой применяют в ответственных и точных механизмах, где важна не только прочность соединения, но и возможность его аккуратной и многократной разборки.
- Тяжелое и общее машиностроение: Используется для соединения валов со ступицами, крепления рычагов, рукояток, шкивов и других элементов, подверженных средним нагрузкам. Особенно актуально в узлах, где пространство для выбивания штифта ограничено.
- Авиационно-космическая промышленность: Применяется в различных конструкциях, где требуется высокая надежность и контролируемый процесс сборки-разборки.
- Приборостроение: Используют в точных оптических и механических приборах для фиксации и юстировки элементов.
- Производство специального оборудования и станков: Является важной частью многих механизмов, обеспечивая постоянной и точное расположение деталей, которые могут требовать периодического демонтажа для обслуживания.
Этот вид крепежа является оптимальным решением для сквозных соединений, где требуется передача небольших крутящих моментов и точное взаимное позиционирование с возможностью легкого извлечения.
Конструкция, материалы и технические требования
Технические условия, конструкция и размеры изделия должны полностью соответствовать требованиям, изложенным в ГОСТ 9465-79.
Конструкция и исполнения: Стандарт предусматривает два основных исполнения:
- Исполнение 1: С резьбовой цапфой и проточкой для выхода резьбонарезного инструмента.
- Исполнение 2: С резьбовой цапфой без проточки.
Класс точности: Штифты изготовляют классов точности A и B, что определяет предельные отклонения размеров и обеспечивает необходимую точность соединения.
Материалы:
- Сталь: Для производства используется автоматная сталь или качественная конструкционная сталь.
- Коррозионно-стойкая (нержавеющая) сталь: Применяется для изделий, работающих во влажных или агрессивных средах.
- Легированные стали: Для особых условий эксплуатации возможно изготовление из легированных марок стали.
- Покрытие: Для защиты от коррозии стальной штифт может поставляться с покрытием, выполненным способом химического окисления, пропитанным маслом (хим. окс. прм).
Сравнительная таблица конических штифтов с резьбой
Для удобства демонтажа существуют два основных вида конических штифтов с резьбой. Выбор между ними зависит от типа отверстия и конструкции узла.

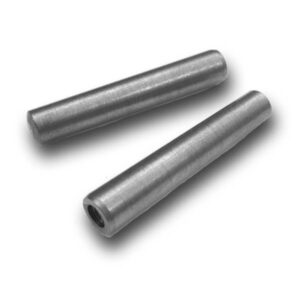

| Характеристика | Штифт с резьбовой цапфой ГОСТ 9465-79 (DIN 7977) | Штифт с внутренней резьбой ГОСТ 9464-79 (DIN 7978) |
| Расположение резьбы | Внешняя, на узком конце конуса (цапфа). | Внутренняя, на широком конце конуса. |
| Способ демонтажа | Накручивание гайки на цапфу. | Вкручивание болта-съемника в отверстие. |
| Тип отверстия | Преимущественно для сквозных отверстий. | Идеален для глухих отверстий, где нет выхода. |
| Необходимый инструмент | Гаечный ключ, шайба. | Болт (винт), ключ. |
| Основное преимущество | Удобный демонтаж из сквозных отверстий. | Возможность демонтажа из глухих отверстий. |
Как купить конические штифты от производителя
Завод Металлических Изделий "Прогресс" предлагает купить штифты конические с резьбовой цапфой, изготовленные в строгом соответствии с ГОСТ 9465-79 и его европейским аналогом DIN 7977.
В нашем интернет-магазине вы можете:
- Заказать штифты оптом и в розницу: Мы предлагаем выгодные цены и гибкие условия поставки.
- Выбрать любые стандартные размеры: В каталоге представлены изделия всех номинальных диаметров и длин. Возможно изготовление крепежа на заказ по чертежу.
- Получить качественную продукцию: Все изделия проходят контроль и соответствуют требованиям действующей нормативно-технической документации.
- Оформить быструю доставку: Наличие товаров на складе в Москве обеспечивает оперативную отправку заказов по всей России.

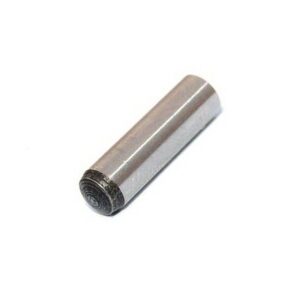

Наш завод производит полный спектр крепежной продукции. В каталоге вы найдете не только данный вид продукции, но и другие метизы от производителя, включая цилиндрические штифты, шпонки, шплинты, болты, винты и гайки. Закажите качественные крепежные элементы для надежной работы вашего оборудования.
