Шайба высокопрочная ГОСТ Р 52646-2006 – это специализированный крепеж, разработанный для применения в резьбовых соединениях, подверженных статическим и динамическим нагрузкам. В отличие от стандартных плоских шайб, данное изделие предназначено для использования в комплекте с высокопрочными болтами и гайками, создавая соединение, способное выдерживать колоссальные усилия. Ее главная задача – равномерно распределить давление от головки болта или гайки на поверхность соединяемых элементов, предотвращая их деформацию и обеспечивая стабильность всей конструкции.
Настоящий государственный стандарт был разработан и введен в действие Постановлением Госстандарта России взамен устаревшего ГОСТ 22355-77. Он полностью соответствует требованиям, изложенным в соответствующих разделах нормативно-технической документации для ответственного строительства и машиностроения.
Сферы применения: от мостовых конструкций до тяжелого машиностроения
Высокопрочные шайбы являются незаменимыми элементами там, где требуется максимальная надежность и долговечность крепления. Они используются для скрепления листовых и других металлических деталей в самых требовательных сферах промышленности.
Основные области применения:
- Строительство мостов, эстакад и тоннелей: где соединения постоянно подвергаются вибрационным и динамическим нагрузкам.
- Возведение каркасов высотных зданий: для обеспечения прочности несущих металлоконструкций.
- Тяжелое машиностроение и станкостроение: при сборке узлов, работающих под высоким давлением и с большими нагрузками.
- Крепление подъемного и кранового оборудования: где безопасность соединения имеет первостепенное значение.
Этот вид крепежа используется в конструкциях, эксплуатируемых в умеренных и холодных климатических условиях, что подтверждает его высокие механические свойства и надежность.
Технические характеристики и конструкция

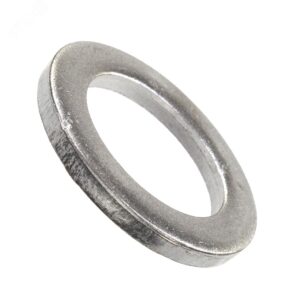

Конструкция шайбы представляет собой плоское кольцо с увеличенной толщиной и твердостью по сравнению с изделиями общемашиностроительного применения. Ключевые технические требования, которым должны удовлетворять изделия, установлены настоящим стандартом.
- Твердость: После закалки и отпуска твердость поверхности шайбы должна находиться в диапазоне 35-45 HRC. Это позволяет ей выдерживать высокое контактное давление без продавливания.
- Материал: Производство осуществляется из конструкционных марок стали, таких как сталь 35, 40, 40Х и других, обладающих необходимой прочностью.
- Покрытие: Для защиты от коррозии шайбы могут поставляться без покрытия или с защитным покрытием, чаще всего цинковым. Толщина и тип покрытия должны соответствовать условиям эксплуатации.
- Классы точности: Шайбы выпускаются класса точности C.
Пример условного обозначения: Шайба 24.40Х.016 ГОСТ Р 52646-2006. Здесь указывается номинальный диаметр резьбы соответствующего болта, марка стали и тип покрытия.
Сравнительная таблица шайб: ГОСТ Р 52646-2006 против ГОСТ 11371-78
Чтобы понять ключевые отличия высокопрочной шайбы от стандартной плоской, следует сравнить их основные характеристики.
| Характеристика | Шайба высокопрочная ГОСТ Р 52646-2006 | Шайба плоская ГОСТ 11371-78 |
| Основное назначение | Для высоконагруженных соединений с высокопрочным крепежом. | Общемашиностроительное применение. |
| Твердость (HRC) | 35 – 45 | Не нормируется, зависит от материала. |
| Материал (основной) | Сталь 35, 40Х (с термообработкой) | Сталь 10, 20, 08кп (без термообработки) |
| Толщина (для М20) | 4 мм | 3 мм |
| Ключевое свойство | Высокая прочность, сопротивление смятию. | Увеличение площади опоры. |
| Совместимость | Высокопрочные болты (ГОСТ Р 52644) и гайки (ГОСТ Р 52645). | Стандартные болты, винты, шпильки. |
Как видно из таблицы, основное отличие заключается в механических свойствах и толщине, что и определяет область применения данного изделия.
Как заказать высокопрочные шайбы от производителя
Компания "Прогресс" предлагает купить шайбы ГОСТ Р 52646-2006, изготовленные в строгом соответствии с требованиями стандарта. Мы осуществляем производство и продажу крепежных изделий оптом и в розницу по выгодной цене. Вся продукция проходит контроль качества и поставляется с необходимыми документами, подтверждающими ее характеристики.
На нашем сайте вы можете ознакомиться с полным каталогом товаров, скачать прайс-лист в формате Microsoft Word (doc) и оформить заказ. Мы готовы изготовить крепеж любых размеров согласно вашему техническому чертежу. Наличие продукции на складе в Москве позволяет организовать быструю доставку по всей России.
В нашем интернет-магазине представлен широкий ассортимент продукции. Помимо высокопрочных шайб, мы предлагаем и другие метизы от производителя, включая болты, гайки, шпильки, винты и саморезы. Наш каталог также содержит такие крепежные изделия, как штифты, шпонки и шплинты, которые часто применяются в различных сферах промышленности. Хотя для создания неразъемного соединения используются заклепки с потайной или полукруглой головкой, требующие специального инструмента для монтажа, для разборных и высоконагруженных узлов выбор следует делать в пользу болтовых соединений с применением высокопрочных шайб.
